Mask R-CNN

참고 사이트

약초의 숲으로 놀러오세요 (herbwood)

위 사이트에서 참고를 많이 했습니다.

Faster R-CNN

Faster R-CNN논문 리뷰를 먼저 보시는 것을 추천드립니다!!

간단한 소개

본 논문은 object instance segmentation을 위한 간단한 framework를 제안합니다. object detection task보다는 instance segmentation task에 주로 사용됩니다.

<그림 1. Instance segmentation>

Instance segmentation을 위한 framework를 Faster R-CNN에 병렬적으로 붙인 것이 Mask R-CNN인데요. 해당 Network가 어떻게 적용되는지 알아보겠습니다.

---

Mask R-CNN

Mask R-CNN은 개념적으로는 간단합니다. Faster R-CNN이 object에 대한 label과 bounding box를 만들면 여기에 object mask라는 branch를 넣습니다. 그 다음으로는 Fast/Faster R-CNN이 놓쳤던 pixel to pixel alignment이라는 핵심을 도입합니다.

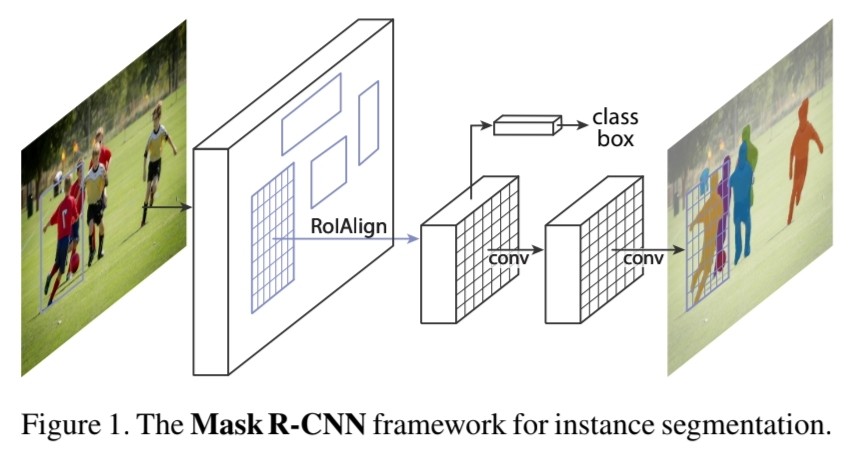

<그림 2. Mask R-CNN framework>

Mask R-CNN은 segmentation task를 효과적으로 수행하기 위해 객체의 spatial location을 보존하는 RoIAlign layer를 추가했습니다.

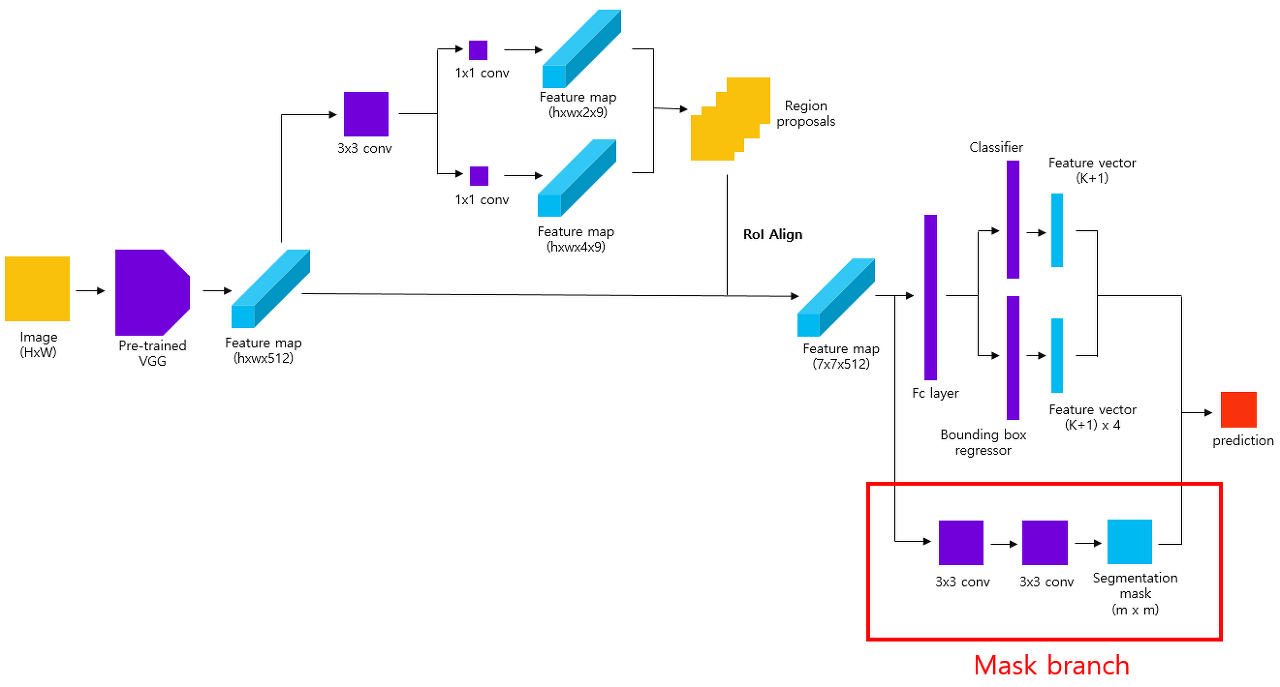

<그림 3. Mask Branch>

<그림 3>은 정식 Mask R-CNN 구조가 아니니 참고 바랍니다. RoI pooling을 통해 얻은 고정된 크기의 feature map을 mask branch에 입력하여 segmentation mask를 얻습니다.

segmentation task는 픽셀 단위로 class를 분류해야 하기 때문에 spatial layout (1)를 필요합니다. class label이나 bounding box가 fc layer에서 변형되는 것과 달리 mask는 공간 정보를 효과적으로 encode할 수 있습니다.

mask branch는 RoI에 대하여 class별로 binary mask를 출력합니다. 기존의 instance segmentation 모델은 하나의 이미지에서 여러 class를 예측한 반면, Mask R-CNN은 class 별로 mask를 생성한 후 픽셀이 해당 class에 해당하는지 여부를 표시합니다.

<그림 4. Mask>

---

RoIAlign

Faster R-CNN에서 RPN(Rgeion Pooly Network)를 진행한 뒤, RoI Pooling을 통하여 고정된 크기의 feature map을 얻습니다. 하지만 RoI Pooling은 정확한 픽셀 단위의 alignment가 불가능합니다. 이는 픽셀 단위로 진행하는 segmentation에 치명적입니다. 따라서 Mask R-CNN에서는 RoIAlign을 사용하여 이러한 문제를 해결했습니다.

<그림 5. RoI Pooling>

<그림 5>를 보시면 RoI pooling 시 quantization이 필요한 것을 볼 수 있습니다. quantization을 진행하다보면 손실하는 데이터가 많게 됩니다. pixel-to-pixel 단위의 image segmentation에는 굉장히 치명적이게 되는 것이죠.

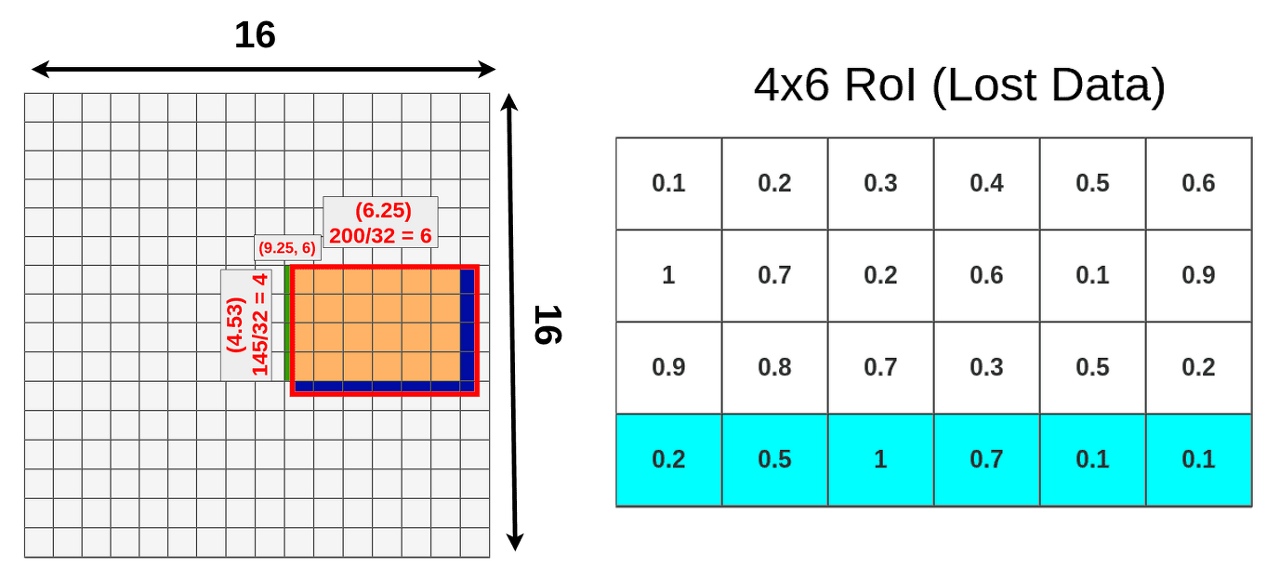

<그림 6. Quantization loss>

이러한 quantization의 단점을 보완하기 위해 RoIAlign 방법을 사용하였습니다.

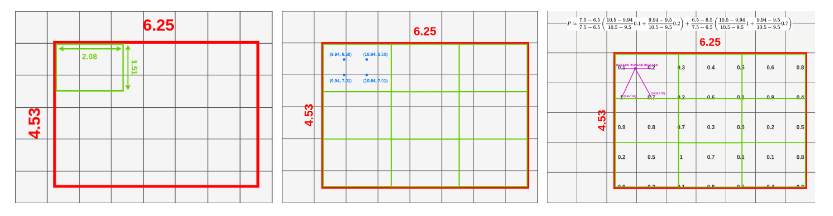

<그림 7. RoIAlign 방법>

이 때 사용하는 것이 Bilinear interpolation입니다. 먼저 RoI projection을 quantization없이 진행합니다. 그 다음 feature map을 분할해줍니다. Bilinear interpolation 절차에 따라 중간에 있는 값을 추정합니다.

$P\approx\frac{y_2-y}{y_2-y_1}(\frac{x_2-x}{x_2-x_1}Q_{11}+\frac{x-x_1}{x_2-x_1}Q_{21})+\frac{y-y_1}{y_2-y_1}(\frac{x_2-x}{x_2-x_1}Q_{12}+\frac{x-x_1}{x_2-x_1}Q_{22})$

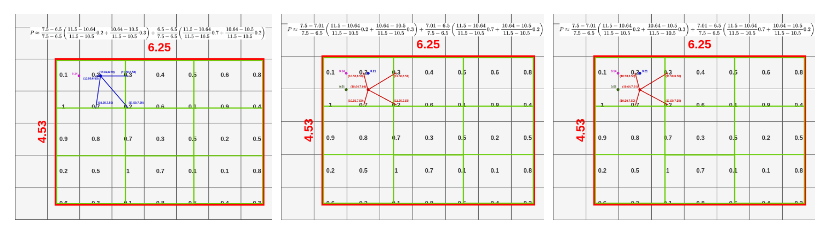

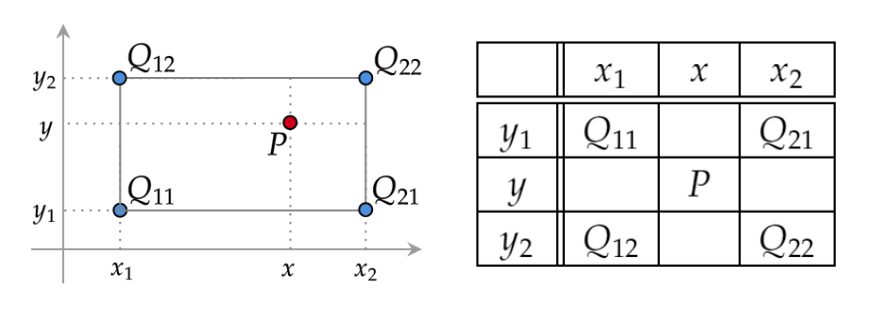

<그림 8. Bilinear interpolation 과정>

위 과정을 모든 cell에 반복하고 maxpooling을 진행합니다. 이렇게 하면 quantization으로 인해 손실되었던 data를 어느정도 복구할 수 있습니다.

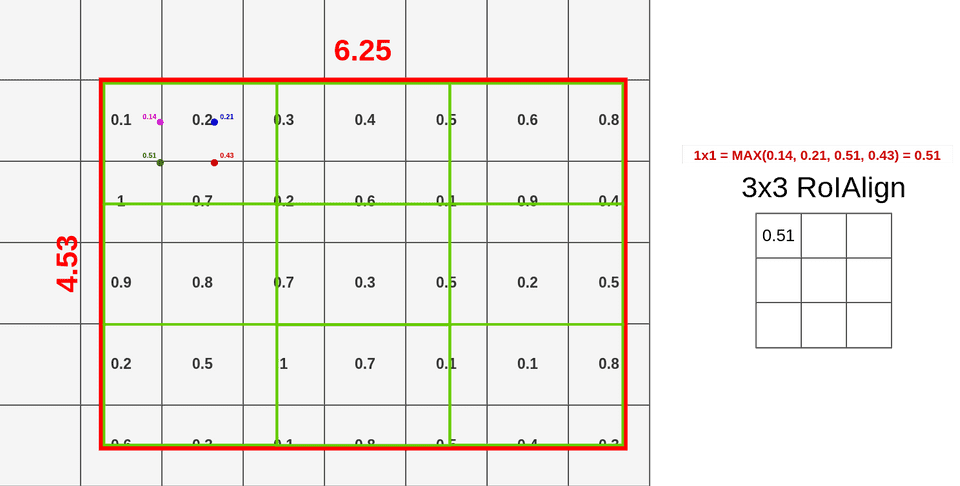

<그림 9. Max pooling>

---

Mask Branch

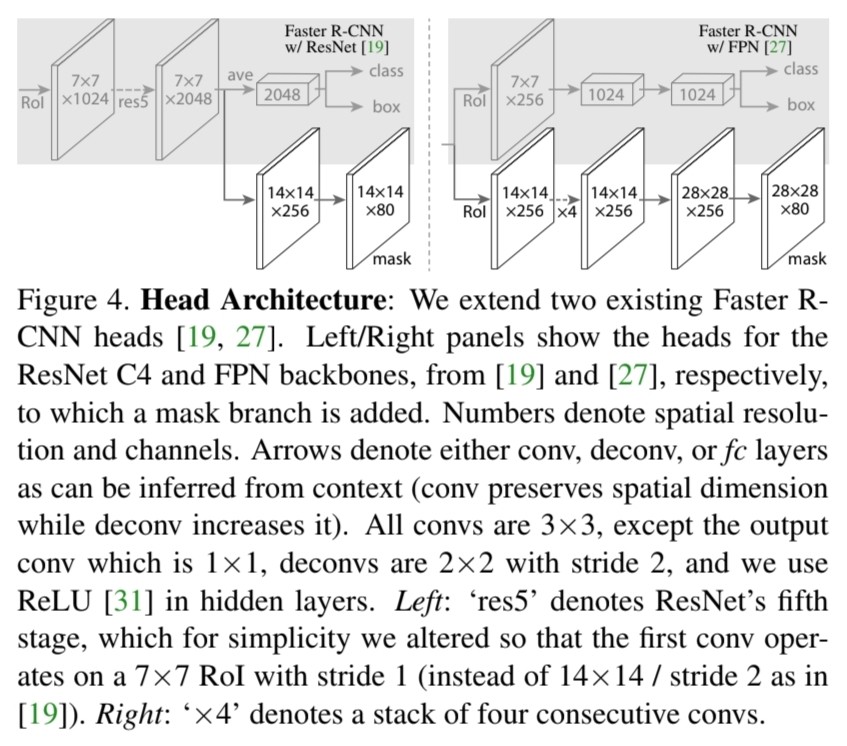

<그림 10. Head Architecture>

RoIAlign 과정을 통해 얻은 7x7 크기의 feature map을 mask branch에 전달하면 14x14x(k) (여기서 k는 class의 개수)크기의 output feature을 얻을 수 있습니다. 이 output feature은 class 별로 생성된 binary mask입니다.

---

추가설명

(1) Spatial layout

• 공간적 배치 또는 구조를 의미함. 요소나 개체들이 어떻게 공간 내에서 배열되는지에 대한 정보를 포함함.
