Faster R-CNN 리뷰
Fast R-CNN
R-CNN, Fast R-CNN 논문 리뷰를 먼저 보시는 것을 추천드립니다!!
간단한 소개
Faster R-CNN은 R-CNN의 region proposal에서의 시간을 획기적으로 줄이기 위해서 RPN(Region Proposal Networks)을 적용한 모델입니다.
Faster R-CNN의 원리에 대해 알아보겠습니다.
Introduction

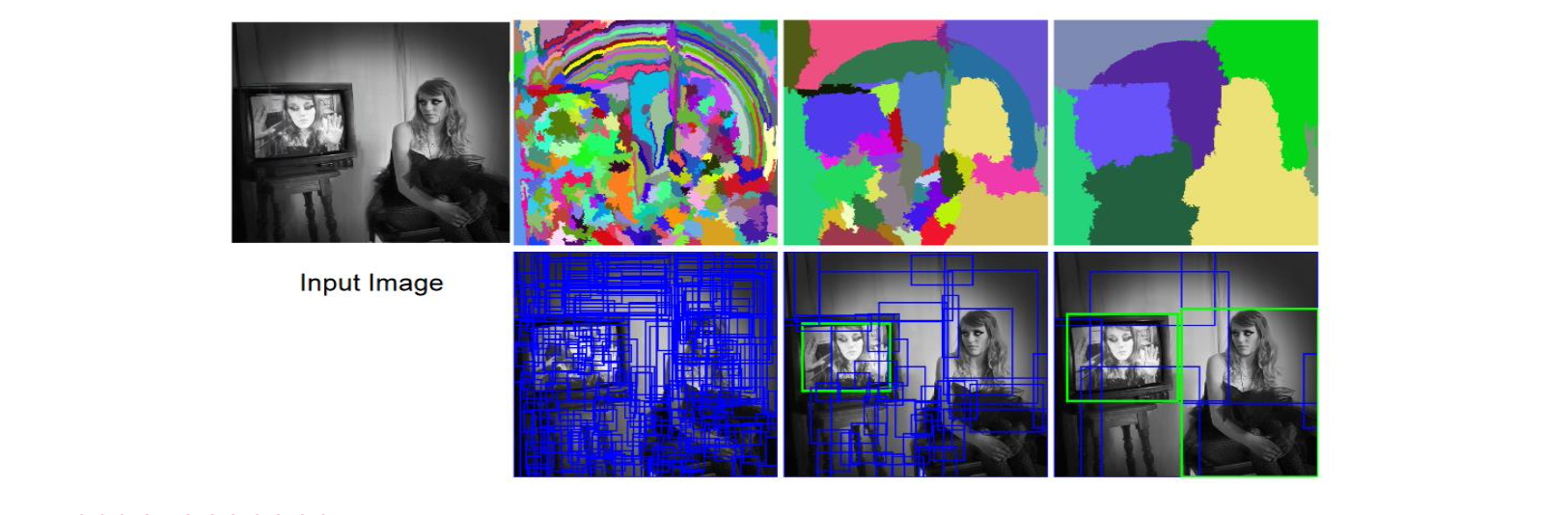

Region proposal을 만들 때, selective search 방법이 있습니다. selective search 방법은 segmentation을 여러 번 진행하여 해당 segmentation에 맞는 region proposal만을 선택하는 형태로 진행합니다. R-CNN은 이런 region proposal을 2000개 만들고 각 proposal에 CNN을 적용합니다. 2000번의 CNN 연산을 진행하니 당연히 느리겠죠.

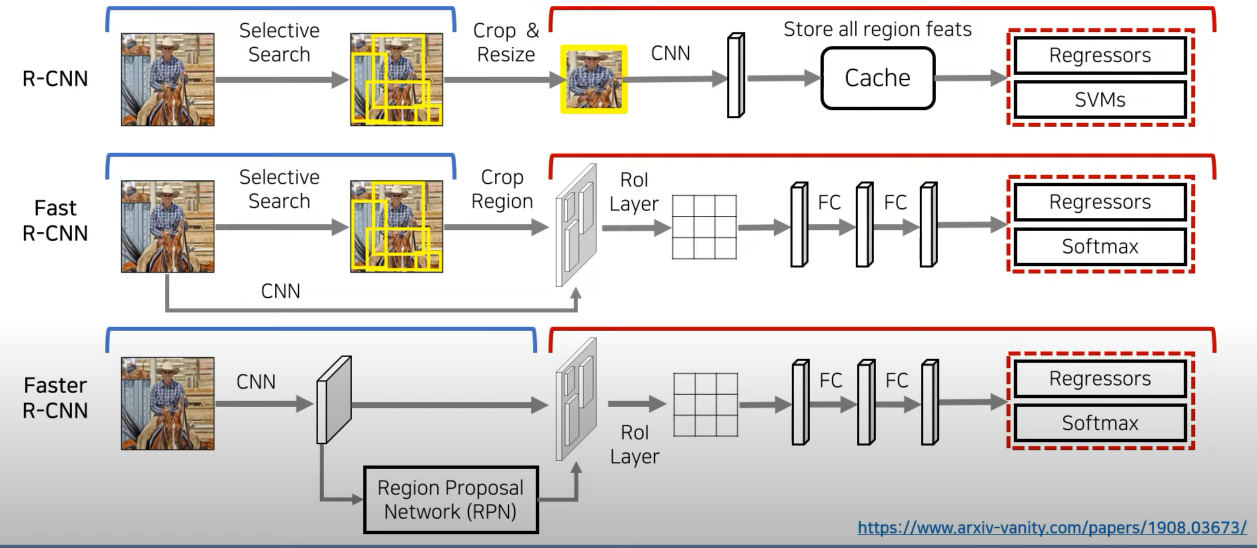

좀 더 빠르게 하고자 나온 모델이 Fast R-CNN, SPPnet입니다. Fast R-CNN은 RoI pooling layer로, SPPnet은 Spatial Pyramid Pooling layer로 CNN연산을 2000번에서 1번으로 줄여 연산 결과를 공유하는 식으로 모델 성능을 올렸죠. 하지만 Fast R-CNN이나 SPPnet은 항상 region proposal을 사용할 때, selective search를 이용해야 한다는 점이 있고 이는 시간적 소모가 많이 든다는 단점이 있었습니다.
따라서 이 region proposal을 얻을 때의 방법을 개선하여 성능을 높인 모델이 Faster R-CNN입니다.
Faster R-CNN은 Region Proposal Network(RPN)을 만들어 연산한 값을 공유하는 방식으로 성능을 향상시켰습니다. 여기서 anchor box라는 새로운 방법을 도입했는데 한 번 알아보겠습니다.
Faster R-CNN
Faster R-CNN은 두 개의 모듈이 있는데, 하나는 region 생성을 위한 deep fully convolutional network와 다른 하나는 Fast R-CNN detector입니다. Fast R-CNN을 보시고 이해하시는 것을 추천드립니다.

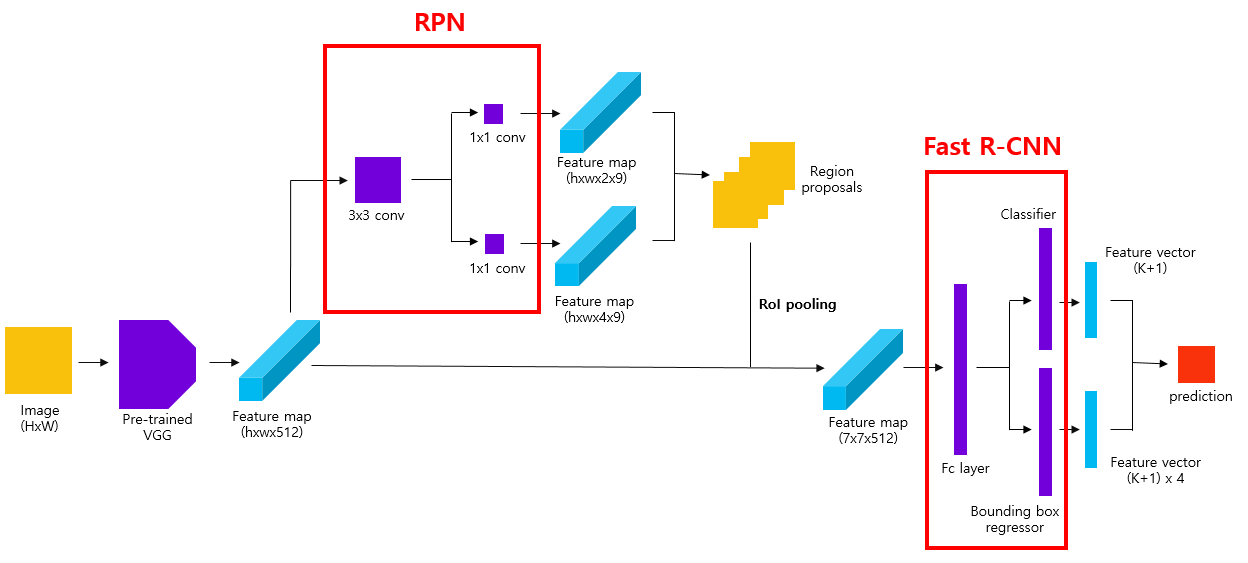

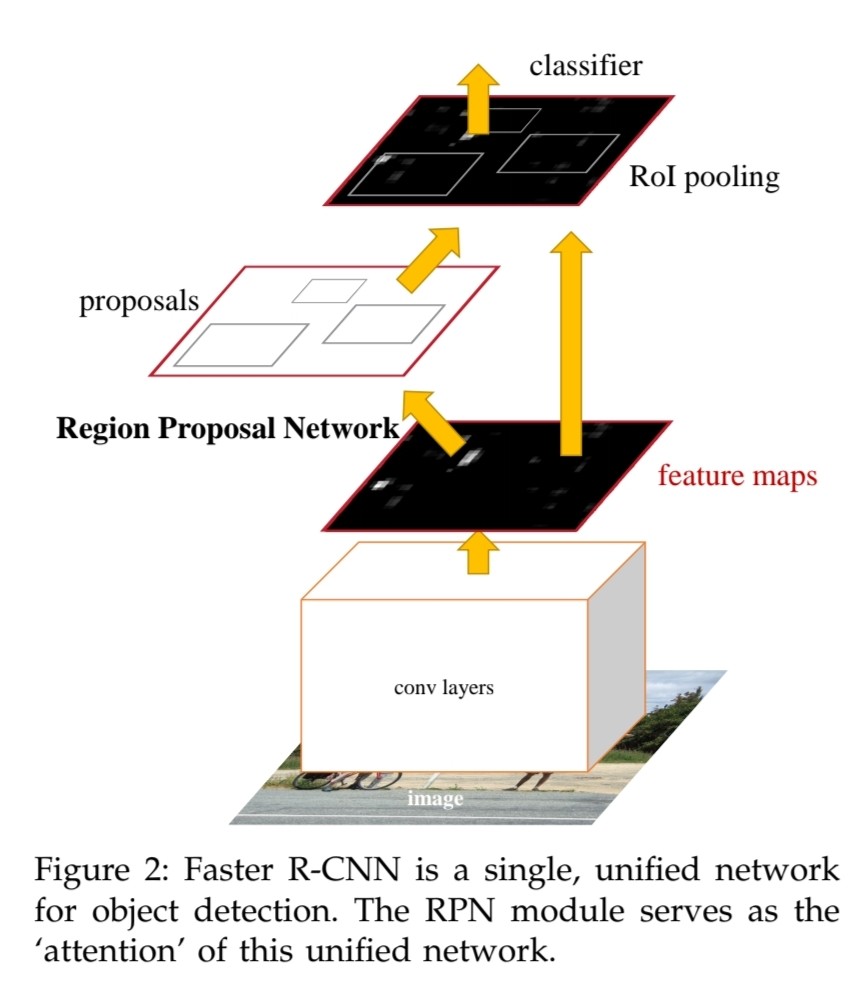

<그림 2>에 나와있는 대로 RPN(Region Proposal Network) 모듈은 Fast R-CNN 모듈이 어디를 봐야하는지 알려주는 Network입니다. 이 때 Attention machanism (1)을 이용합니다.
Region Proposal Networks(RPN)

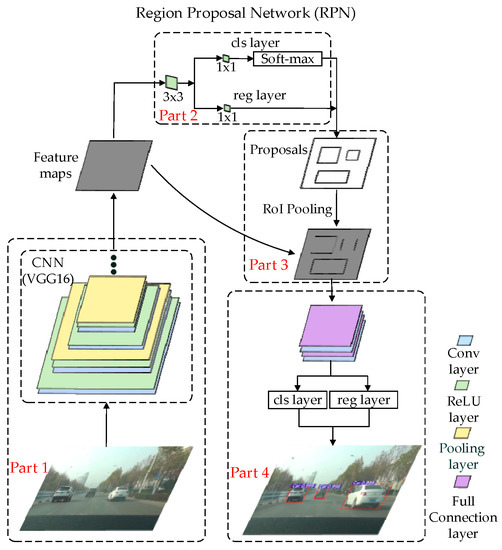

RPN은 어느 size의 image든 그 image를 input으로 받고 output으로 사각형 형태의 object proposal을 만듭니다. 이 과정을 fully convolutional network으로 진행하였습니다. 궁극적 목표는 Fast R-CNN network와 연산한 값을 공유하는 것이며 이를 위해 convolution layer를 RPN과 Fast R-CNN이 공유하게 됩니다.
이 과정에서 5개의 공유 가능한 Convolutional layer을 가진 Zeiler와 Fergus 모델인 ZF와 13개의 공유 가능한 Convolution layer를 가진 Simonyan과 Zisserman 모델의 VGG-16을 이용합니다. 이 모델을 사용해 feature map을 생성하고 RPN의 input으로 사용합니다. ZF는 256-d, VGG는 512-d의 channel을 갖습니다.
Anchors

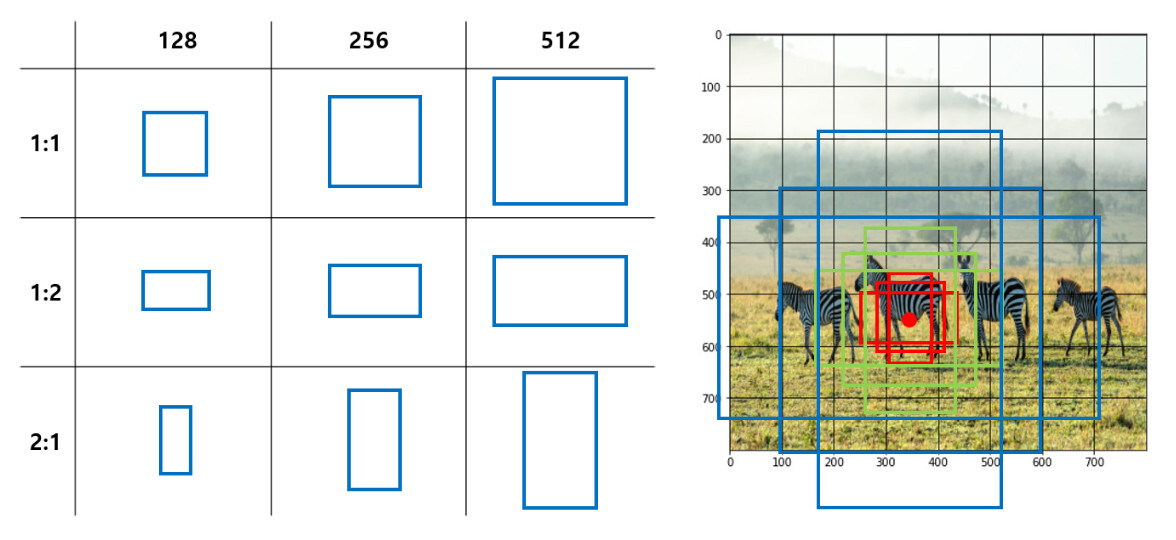

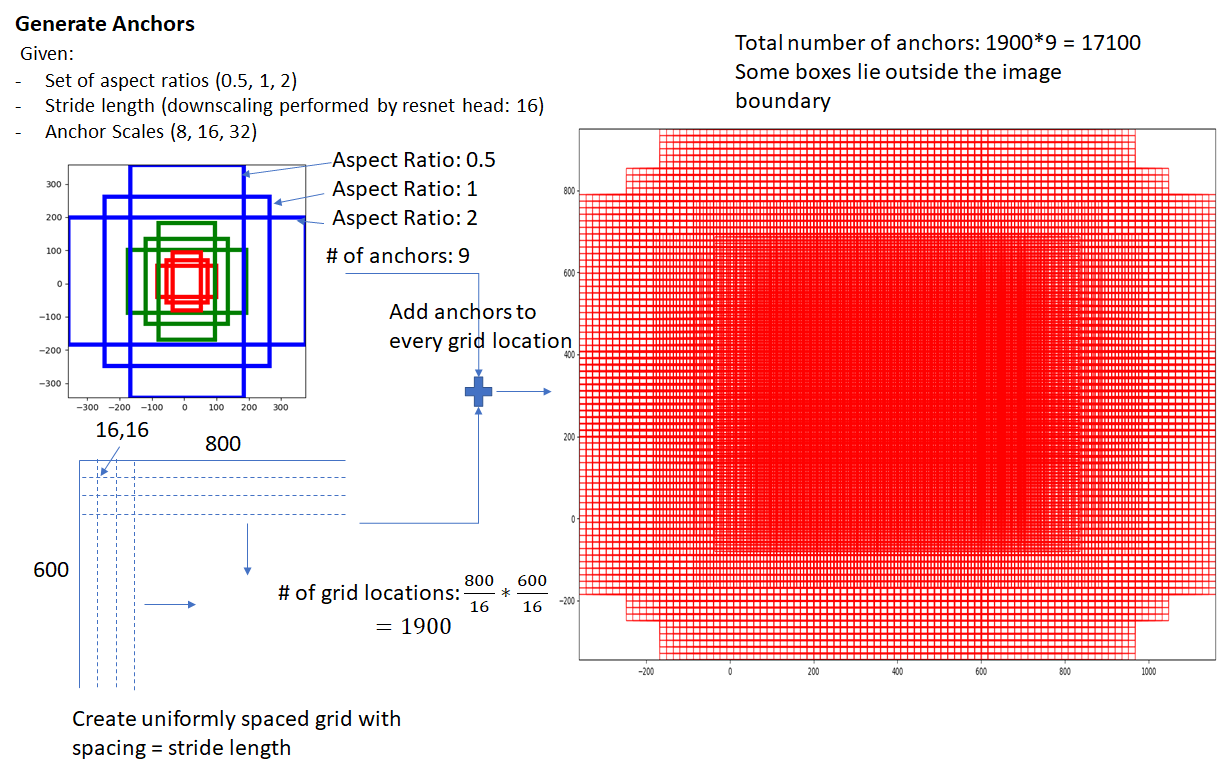

VGG 모델을 사용했다고 가정하고 h x w x 512의 input이 들어갔다고 생각해보겠습니다. RPN에서 n x n(논문에서는 n = 3) convolution을 진행한 뒤, 두개의 sibling 1x1 convolution layer를 거칩니다. 이 때, 사용하는 bounding box 기법이 anchor 입니다. anchor은 <그림 4>처럼 scale과 비율을 정해, 해당 픽셀에서 k개의 bounding box를 만듭니다.
Classification & Box Regression
Anchor들을 생성하여 해당 anchor에 대한 두 개의 layer를 만듭니다. 하나는 classification layer, 다른 하나는 regression layer입니다. classification layer은 해당 anchor에 객체가 존재하는 지에 대한 여부를 나타낸 것으로, 2개의 size를 가집니다. regression layer은 anchor box가 ground-truth box와 잘 맞도록 하는 layer입니다. box의 center의 x,y위치와 width, height를 가져 총 4개의 size를 가집니다.
Classification layer와 Regression layer를 각각 거치면 Feature map 사이즈는 각각 hxwx2x9(객체 존재 여부), hxwx4x9(box위치와 너비, 높이)가 됩니다. 이를 활용하여 Region Proposal을 만들고 RoI Pooling을 거쳐 7x7x512의 feature map이 만들어지죠.
Fast R-CNN
RPN을 거쳐 Region proposal을 만들고 RoI pooling으로 7x7x512 Feature map을 만들었으면 이를 Fast R-CNN의 input으로 넣습니다. Fast R-CNN을 거쳐 Non Maximum Suppression을 거쳐 object에 대한 최종 classifcation과 bounding box를 산출합니다.
결과
결과는 다음과 같습니다.

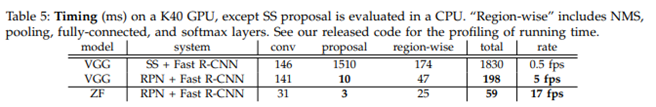

region proposal을 만드는 부분에서 시간이 1510 -> 10초로 감소된 것을 볼 수 있네요. Region Proposal Network의 효과가 나오는 것 같습니다.

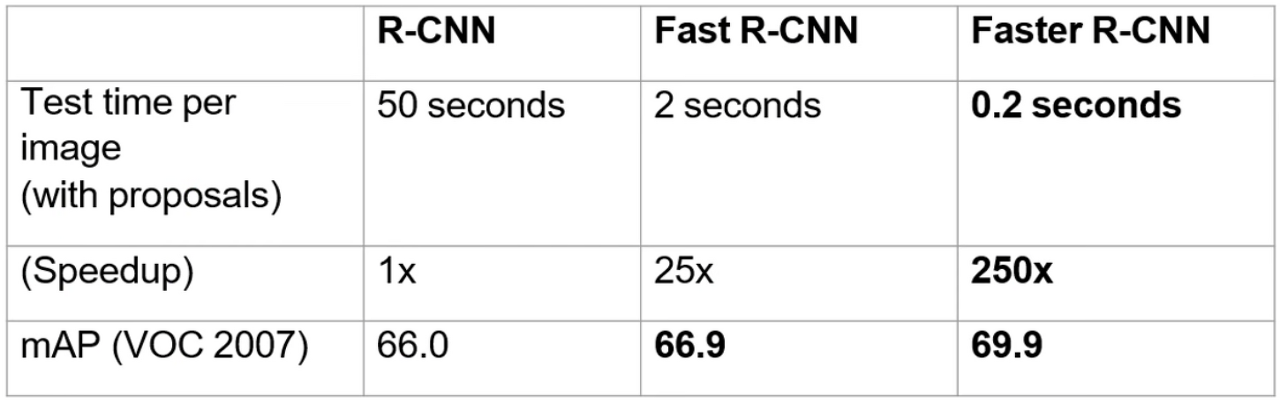

R-CNN이 점차 발전되는 것을 볼 수 있네요!
참고 사이트
그리고 ChatGPT
추가설명
(1) Attention machanism
- 스퀀스(sequence) 데이터를 처리할 때, 특정 위치의 입력값에 더 많은 가중치를 부여하여 해당 위치가 출력값에 미치는 영향력을 강화하는 방법임.
