PIM Circuits Overview
(8/25 작성중)
PIM에 대한 전체적인 OVERVIEW를 보여주는 논문입니다. 개인적으로 정말 도움이 많이 되었습니다.
오늘은 PIM의 전체적인 OVERVIEW를 확인해보겠습니다.
Abstract
AI와 Machine Learning(ML)이 주목받는 가운데, 기존의 폰 노이만 기법으로는 Computing 성능을 개선하기에는 한계가 있습니다. 병목현상으로 인해 data가 이동할 때에 많은 energy와 time을 소모하기 때문입니다. 특히 AI, ML는 data 이동과 연산이 많기 때문에 폰 노이만 구조가 적절한 구조는 아닙니다.

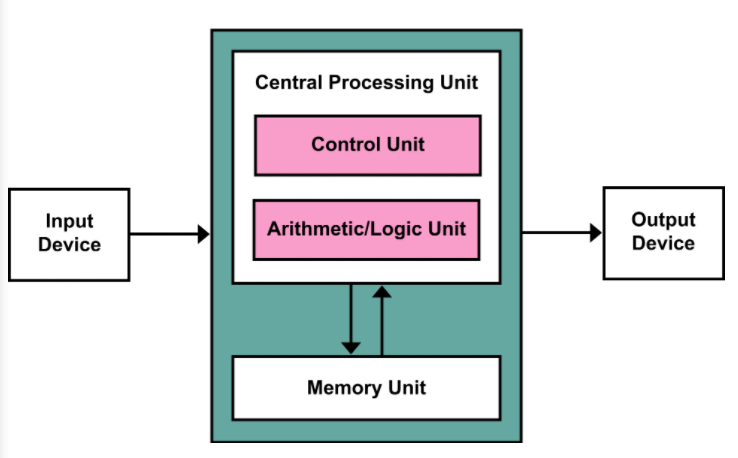

CPU가 Memory에 data를 요청하고 Memory는 data를 CPU에 보냅니다. 이 때, 시간 delay가 많이 발생하게 되는데 아무리 CPU가 빨라도 memory가 느리면 data가 온전히 받을 때까지 기다려야 합니다. 이 같은 현상을 bottle neck(병목)현상이라 합니다. 때문에 memory에서 data를 access하는 횟수가 적으면 적을수록 chip 속도는 빠르게 되는 것이죠.
이에 비교적 빠른 cache memory를 cpu 근처에 두어, 자주 쓰이는 data는 memory access 횟수가 적게 만듭니다. 병목현상으로 인해 전체적으로 chip 구조가 짜여지게 되는 것이죠.
AI와 Machine Learning(ML)은 data 이동이 굉장히 많은 알고리즘입니다. 따라서 폰 노이만 구조를 따를 시, cache를 아무리 둬도 memory access 횟수가 많을 수밖에 없습니다. 이러한 data 이동 issue를 해결하기 위하여, 연산을 하는 module(processor)을 memory안에 둬서 data 이동을 최소화 하는 구조가 고안되었습니다. 그게 바로 Process-In-Memory인 것이죠.
AI와 ML은 굳이 CPU에서 data 연산을 진행할 필요가 없었습니다. ADD처럼 간단한 연산을 수행하기 위해서 폰 노이만 구조는 CPU가 memory에 data를 가져오고 그다음 더해서 memory로 보내는 형식이었는데, PIM은 CPU가 memory에 ADD 요청을 보내고 memory는 이 요청을 받아 memory내에 있는 data를 가지고 ADD를 연산한 뒤, memory에 저장합니다. 훨씬 간단하게 연산을 수행하게 되죠.
PIM은 더 효율적인 알고리즘이 되며 energy-efficient하게 됩니다. 최신 PIM 논문들을 보면 static-random-access-memory (SRAM), dynamic-random-access-memory (DRAM), resistive memory (ReRAM)에 각각 PIM 구조를 적용하였는데, SRAM, DRAM, ReRAM 별로 원리를 파악하고 PIM구조가 어떤 것이 있는지 알아보겠습니다.
Introduction
신경망 구조에서 Multiple-and-Accumulate (MAC) operation은 아주 중요한 연산입니다. 따라서 MAC 연산을 하기에 energy-efficient한 구조가 필요한데 그 중에 하나가 PIM 구조입니다. memory type에 따라 PIM구조는 SRAM-based, DRAM-based, ReRAM-based로 나뉠 수 있습니다.
-
SRAM은 간단한 동작 모드와 기술로 인해 가장 인기 있는 PIM 구조입니다. 하지만 SRAM cell은 DRAM, ReRAM보다 크다는 단점이 있어 memory density가 작다는 단점이 있죠.
-
DRAM-based PIM은 큰 크기의 ML 모델을 큰 메모리 용량으로 가속하기에 적합한 구조입니다. DRAM자체가 density가 높기 때문이죠. 하지만 PIM 구조를 적용시키면 이러한 density가 낮아지는 문제가 발생하게 됩니다.
-
ReRAM-based PIM은 요즘 핫한 energy-efficient 가속기 인데, ReRAM 기술은 아직 많이 연구되지 않았으며, ReRAM-based PIM은 다양한 설계 issues를 해결해야하는 필요성이 있습니다.
SRAM PIM
SRAM은 가장 이해하기 쉬운 동작과 제조 기술이 오랜 기간동안 발전된 반도체 모델입니다. 이는 PIM을 설계하는 어려움을 줄여주고, 인공 신경망 가속기를 제조하는데 가장 인기있는 후보군이 되었죠.
하지만 PIM 구조를 만들기에는 몇 가지 trade-off가 있습니다.
SRAM-based PIM은 Analog PIM과 Digital PIM이 있습니다. Analog PIM은 인공 신경망의 유연성과 분류 정확도에 한계가 있는 반면에 높은 energy/area 효율성을 보여줍니다. 반면에 Digital PIM은 낮은 효율성과 throughput을 보여주는데, 대신 물리적 변화에 대응하기가 좋습니다.

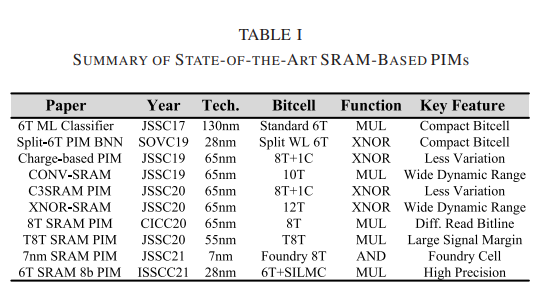

sota SRAM-based PIM은 아래 <Table I>에 있습니다.
SRAM 동작과 구조 Background

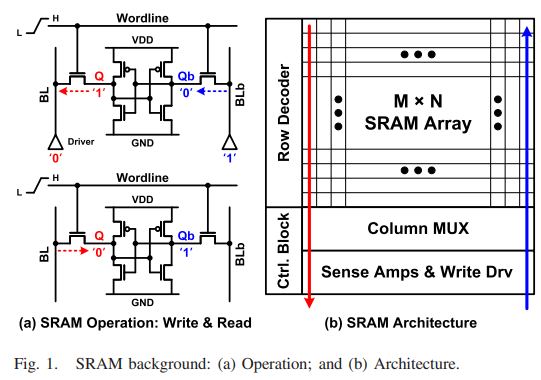

위 <Fig 1(a)>를 보면 전통적인 6T SRAM cell의 write와 read을 볼 수 있습니다. 여섯 개의 transistor로 구성되어 있으며, 두 개의 inverter가 cross-coupled된 모형으로 되어 있습니다. 쓰여질 data는 wordline이 켜지기 전에 bitline에 load됩니다. 그리고 나서, bitline pair에 있는 data를 SRAM cell의 storage node에 갈 수 있도록 access transistor을 킵니다.
0을 writing할 때, NMOS access transistor가 높은 전압보다 낮은 전압에서 passing하는 능력이 좋기 때문에, SRAM write 동작에 한계가 있습니다. 그러므로, access transistor은 SRAM cell안에 inverter의 threshold voltage보다 더 낮은 Q를 위하여 PMOS transistor보다 강해야 합니다. 이렇게 되면 0을 writing하기에 적절하죠.
자세한 내용은 링크를 참고하시길 바랍니다.
이러한 SRAM cell이 연결되어 그림 <Fig 1(b)>처럼 구성되어 있습니다. Memory Arrary, Row Decoders, Column Multiplexers, Sense Amplifiers, Write Drivers, Controller로 구성되어 있습니다.
Write 동작할 동안 write driver가 쓰여질 data를 선택된 bitline pair에 보내고, 선택되지 않은 bitline들은 wordline이 활성화되기 전에 높은 voltage로 pre-charged됩니다. 오직 하나의 cell이 read 동작동안 선택되며, 이에 대응되는 bitline pair가 column multiplexer를 통해 sense amplifier로 연결됩니다.
Analog SRAM-Based PIM

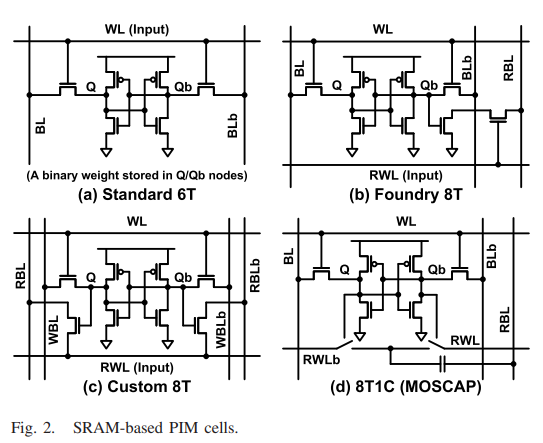

<Fig 2(a)>에서의 기본적인 6T SRAM cell로도 MAC operation이 가능한 memory macro를 만들 수 있습니다. binary input이 wordline(WL)에 들어오고, standard 6T SRAM이 MAC 모드로 동작할 때는 binary weight가 SRAM 내부 node에 저장됩니다. Input 신호가 WL에 적용되자마자 하나의 SRAM cell에서 One binary multiplication이 동작합니다. 이에 상응하는 결과는 bitline pair (BL & BLb)에 반영되죠. 하나의 column에 있는 모든 bitcell의 multiplication 결과가 축적되고 bitline의 voltage drop을 만듭니다. Standard 6T SRAM cell은 write 와 read path를 공유한다는 부분에서 문제점이 있습니다.
MAC 동작을 진행할 때, 전통적인 6T SRAM의 고유한 문제점을 해결하기 위하여 최근에는 몇 가지 다른 bitcell들을 제안하였습니다. foundry 8T SRAM cell은 read 문제점을 성공적으로 해결하였습니다. 두 개의 NMOS transistor가 standard 6T에 추가되어 독립적인 read bit-line (RBL)을 생성하고, ground에 discharging path를 두었습니다. multiplication 결과는 SRAM 내부의 노드 (Qb)에 저장된 weight value과 read wordline (RWL)의 voltage level로 표현된 input value에 의존됩니다. 하지만 foundry 8T는 큰 bitcell area를 가지는데, 오직 single-ended read 동작만 지원합니다.
Custom 8T SRAM cell은 foundry 8T(i.e., weight ‘1/0’ multiply input ‘1/0’)에 비교하여 MAC operation(i.e., weight ‘+-1’ multiply input ‘1/0’)의 다양성을 향상시키기 위해 개발되었습니다. <Fig 2(c)>처럼요. 하지만 이런 설계도 여전히 동적 range와, current-based accumulation scheme로 인한 이상적이지 않는 특성에 문제를 가지고 있습니다.
Differential voltage-mode SRAM-based PIM cell은 두 CMOS inverter와 하나의 XNOR을 standard 6T SRAM에 사용하여 동적 range를 향상시켰습니다. 하지만, 더 큰 cell size와 비이상적인 특성 때문에 여전히 문제가 있었습니다.
Metal-oxide-metal capacitor (MOMCAP)과 8T SRAM은 passive capacitor 덕분에 analog 비이상적 특성을 최소화하합니다. <Fig 2(d)>가 그 구조입니다. MAC 동작을 분리시켜 SRAM 문제점을 제거하였습니다. 하지만 bitcell의 area overhead가 두 transistor와 하나의 capacitor 때문에 크게 늘어나죠.

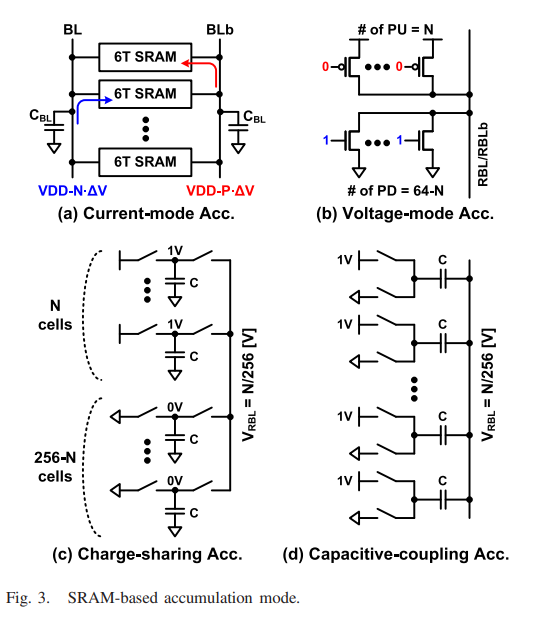

<Fig 3>은 analog SRAM-based PIM macro의 인기있는 동작 type을 설명하고 있습니다. 각 current-mode, voltage-mode, charge-sharing, 그리고 capacitor-coupling이 있습니다. current-mode (<Fig 3(a)>)에서는 같은 열에서의 각 6T SRAM cell에서 부터 나온 element-wise binary multiplication 결과를 discharge current를 생성하느냐 않느냐의 표현으로 축적하고, bitline pair에 voltage drop을 유도합니다. 제한된 동적 range는 축적 결과의 선형성을 보장할 필요성이 있습니다.
Voltage-mode SRAM-based MAC operation scheme은 이런 동적 range (i.e., rail-to-rail)를 향상시키기 위해 고안되었습니다. 공유된 RBL은 pull-up 또는 pull-down을 각 bitcell의 multiplication 결과에 의해 병렬적으로 유도됩니다. <Fig 3(b)>처럼요. 하지만 voltage-mode 방법은 잔여 비선형성과 변동 문제점이 있습니다.
Passive capacitor은 analog 계산에 의해 비선형성과 변동 문제를 최소화하기 위한 capacitive-coupling, charge-sharing을 적용하는데에 사용되었습니다. <Fig 3(c)>와 <fig 3(d)>를 보면, charge-sharing scheme은 각 cell에 두 개 이상의 switch가 필요하고 capacitive-coupling scheme에 비교하여 accumulation operation을 할 때 사이클이 더 걸리게 됩니다. 비록 charge-domain은 더 높은 energy 효율성을 제공하고 throughput performance를 제공하지만, 여전히 capacitor에 의한 area overhead가 문제점으로 지적되고 있습니다. 게다가 Charge Injection (1) 문제는 charge-domain PIM macro를 설계할 때, 중요하게 고려되어야 하는 상항입니다.
Digital SRAM-Based PIM
Digital PIM 구조는 analog PIM에 있는 문제점들(ADC/DAC 문제, PVT 변동 문제)을 해결하여 개발된 모델입니다. digital PIM 구조 계산은 전체적으로 digital 이기 때문에, 물리적 변동의 영향을 제거하고, data 변환도 더 이상 필요하지 않게 됩니다.

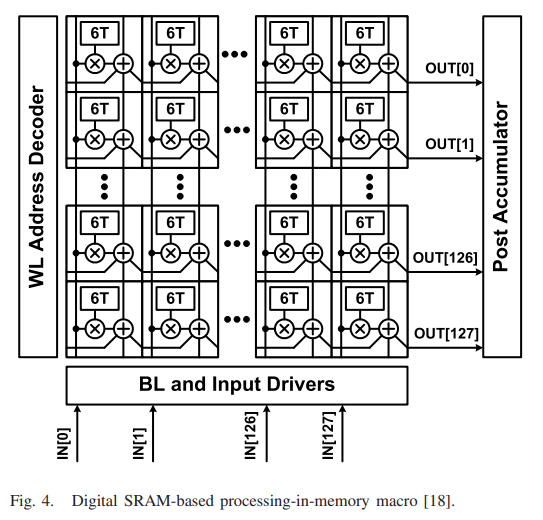

<Fig 4>를 보면 digital PIM을 input, weights, output을 support하는 것을 볼 수 있습니다. PIM cell은 함께 쌓여서 요구된 계산 precision에 기반하여 1-16bit unit column MAC을 구성합니다. 다른 기능들은 unit column 안에 PIM cell의 위치에 의거하여 할당됩니다. 그러나, digital PIM은 메모리나 계산 block으로 유발된 hardware redundancy로 부터 문제가 생기게 되는데, 이는 PIM cell이 커지고 메모리 밀도가 낮아지는 결과를 초래합니다.
가장 최근의 digital PIM은 각 column에 있는 256x 4bit weights를 실행하고 64x 12bit MAC output을 생성합니다. 각 PIM cell은 2-bit NOR gate와 6T SRAM을 융합하여 구성되고, binary muliplication 결과를 생산합니다. 그리고 나서, accumulation 동작을 adder tree에서 진행합니다. weight precision은 8-16bit로 연장될 수 있는데, 이 경우 더 많은 area를 소모하는 동안 다수의 PIM macro를 사용합니다.
DRAM PIM

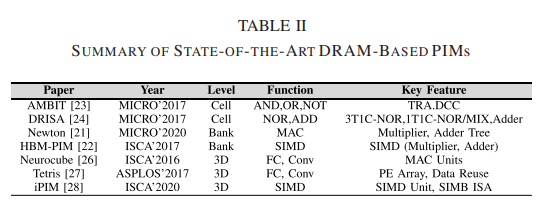

DRAM PIM은 DRAM 동작과 구조에서 부터 착안된 PIM입니다. DRAM 구조는 cell 밀도에 집중하여 개발되어 왔는데, 각 cell은 한개의 transistor와 한 개의 capacitor로 이뤄져 있습니다. 비록 구조적으로 간단하여 DRAM-based PIM은 흥미로운 PIM이지만, 물리적 제한이 너무 tight하다는 물리적 제한이 있습니다.많은 이전의 연구들은 이러한 문제들을 해결해왔습니다. 최근 DRAM-based PIM 구조는 아래 Table-II에 정리되어 있습니다.

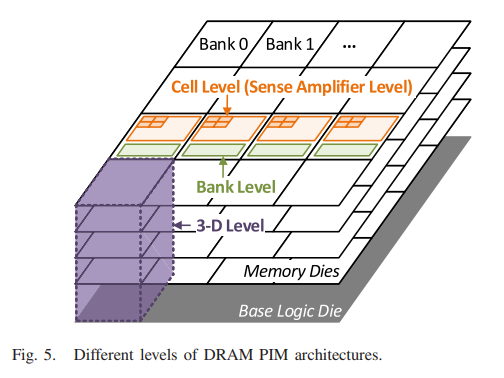

<Fig 5>를 보면, DRAM-based PIM을 세 개의 카테고리로 나눕니다: cell-level, bank-level, 3-d level. 먼저 DRAM cell-level PIM은 low level transistor logic을 bitline sense amplifier와 통합하여 bulk bitwise operation을 구성합니다. 두 번째로, bank-level PIM은 각 bank에서 column decoder 이후에, high level processing logic을 통합합니다. 이 기술은 cell-level PIM과 비교하여 최대 internal bandwidth를 사용할 수 없습니다. 하지만 더 넓은 logic area를 활용함에 따라, DRAM-based PIM의 가능성을 열어주었죠. 세 번째는 3-d level PIM은 Hybrid memory cube (HMC)처럼 base logic die와 함께 3-d stacked memory로 구성됩니다. logic die를 통합하여 두 개의 entity가 TSV를 통해 interconnected된 stacked memory dies로 logic die를 통합시킵니다. 그러나, 물리적 한계와 3-d stacked die의 타이밍 제약으로 인하여 3-d level PIM은 challenge로 남아있습니다.
DRAM 동작과 구조 Background
DRAM chip은 전하를 저장하면서, 동작을 지원하는 control logic과 data I/O circuitry를 할 수 있는 memory cell로 구성됩니다. 여러 DARM bank로 구성되어 있으며, 각 bank는 DRAM mat의 stack으로 구성되어 있습니다. DRAM cell의 array 구조는 기본적으로 2-d이며 각 cell은 하나의 transistor와 capacitor로 구성되어 있고 bit 값을 저장하고 있습니다. mat에 있는 값을 read/write 하기 위해, row decoder은 row address를 받고, single wordline을 선택합니다. 그리고 나서 해당 wordline에 연결되어 있는 모든 DRAM cell에 있는 transistor들은 활성화되고, capacitor로 값을 읽거나 씁니다. 더 정교하게 하면, 각 DRAM cell에 있는 capacitor은 transistor가 활성화될 때, VDD의 반까지 pre-charge된 bitline과 charge를 공유하기 시작합니다. Charge 공유는 bitline에 있는 전압 변동을 조금 유발하고 bitline sense amplifier는 인식할만한 logic level의 변동을 증폭합니다. 전체 row가 증폭되면서, column decoder은 하나 또는 그 이상의 bitline을 활성화시켜 해당하는 data를 IO pad로 이동시킵니다.
Cell-Level PIM
Cell-Level PIM은 bit-line sense amplifier에서 logic을 통합시켜 다수 row에 대량의 bitwise operation을 실행합니다. 이 때, 내부 memory bandwidth는 최대로 되죠. 그러나 극도로 좁은 pitch로 된 DRAM에 있는 logic integration은 현실적이지 않습니다. single cell의 pitch는 오직 하나의 transistor와 capacitor에 거의 최적화되어 있어서 더 많은 transistor를 추가하기는 challenge가 남게 됩니다. 이러한 어려움을 해결하기 위하여, 이전 연구들은 간단한 gate-level 동작을 logic gate을 넣지 않고 실행해보는 것에 집중했습니다.

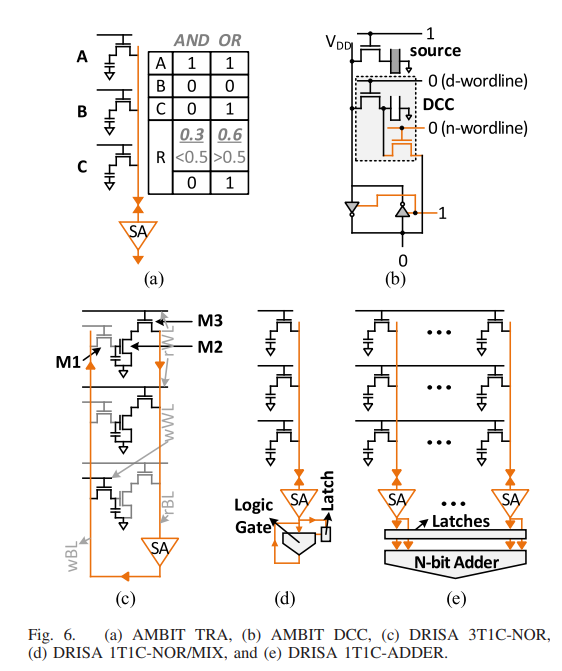

AMBIT는 triple row access (TRA)로 transistor 추가하는 것 없이 AND와 OR 동작을 수행하였습니다. <Fig 6(a)>처럼요. TRA는 세 wordline을 동시에 활성화 하기 위해서 오직 DRAM의 control logic을 수정만 하면 됩니다. 만일 세 wordline이 활성화 되면, 같은 bitline을 공유하는 세 개의 cell이 그 전하를 공유합니다. TRA의 결과로 세 개의 cell 중 두 개 이상의 cell이 1이면 1로 결과를 도출합니다.
위 식이 AMBIT의 논리식인데, C를 0또는 1로 활성화하게 되면, A와 B를 AND 또는 OR로 사용할 수 있게 됩니다. 추가로 AMBIT는 dual-contact cell(DCC)를 제안하여 NOT 동작을 실행합니다. 각 DCC는 추가적으로 wordline과 transistor의 pair을 포함하여 sense amplifier의 inverted value를 cell로 이동시킵니다. <Fig 6(b)>를 보시면 됩니다. 하지만 실제로 DCC를 넣는 다는 것은 더 많은 wordline과 transistor를 DRAM cell의 pitch에 딱 맞게 구성해야 하기 때문에 실현 불가능합니다.
DRISA는 반면에, 세가지 수정된 DRAM cell 구조를 제안합니다: 3T1C-NOR, 1T1C-NOR/MIX, 1T1C-ADDER. <Fig 6(c), (d), (e)>에 나와있습니다. NOR나 다른 logic gate같은 간단한 logic과 parallel adder와 latch을 각각 sense amplifier 밑에 통합하여 1T1C-NOR/MIX와 1T1C-ADDER를 만들었습니다. 간단한 logic gate지만, DRAM cell pitch 내에서 통합시키는 것에는 어려움이 있습니다. 그러나 3T1C-NOR은 이러한 어려움을 3T1C cell의 설계로 해결하였습니다. 이 디자인은 read와 write 동작을 동시에 하는 분리된 두 개의 wordline으로 구성되어 있습니다. cell design에 어떠한 수정없이 NOR 동작을 자연스레 수행할 수 있습니다. 만일 두 M3 transistor가 해당하는 wordline이 활성화되면서 enabled되면, 같은 bitline을 공유하고 있는 두 M2 transistor가 NOR gate로 바뀝니다. DRISA는 transistor-level shifter circuit을 bitline sense amplifier 아래에 두어, data 이동이 인접한 bitline에 할 수 있으면서 선택, 곱셈, 덧셈과 같은 더 정교한 계산을 수행할 수 있게 합니다. cell-level PIM이 전체 row의 더 큰 input operand size로 최적화 할 수 있어서, AMBTI와 DRISA는 RowClone-FPM (Fast Parallel Mode)의 방법으로 사용됩니다.
추가적으로 row decoder와 driver를 수정하여 multi-row 활성화시키는데, 이는 실행속도를 높입니다. AMBIT는 또한 activate-activate-precharge (AAP)의 복잡한 command를 융합하여 command의 수를 줄여 전체적인 latency를 줄입니다.
Bank-Level PIM

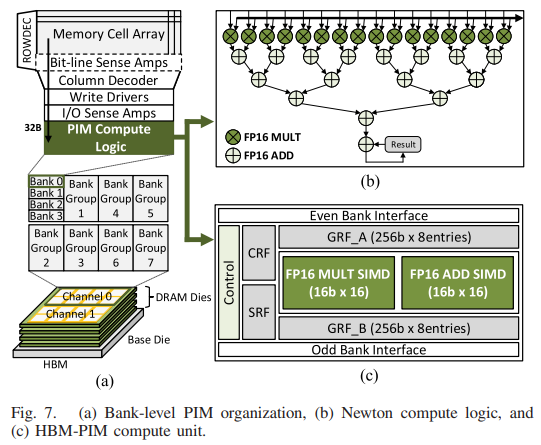

이전에 언급했듯이, cell-level PIM은 memory bank의 전체 내부 bandwidth를 활성화 하는 것에 최고로 적합한 PIM입니다. 하지만 심각한 area 제약으로 인하 challenge가 있습니다. 두 실현 가능한 bank-level PIM이 있는데 Newton과 HBM-PIM입니다. 이 PIM은 column decoder와 selector 이후에 processing logic을 통합하여, cell array의 전체 너비에 장점을 주도록해서 이러한 어려움을 해결하였습니다 <Fig 7(a)>. 여러 bank들을 활성화하여 bank parallelism을 구성하였고 동시에 전체 row를 활성화지 않음에 따라 내부 bandwidth loss를 보상할 수 있게 만듭니다.
특히 HBM-PIM은 20nm DRAM을 사용하여 HBM에 PIM chip을 처음으로 제작한 PIM입니다.
PIM의 장점을 최대화하기 위하여, Newton은 추천시스템(Facebook’s DLRM)과 language model(Google’s BERT, OpenAI’s GPT)과 같은 deep learning model의 memory-bound에 집중하였습니다. 그러므로 matrix-vector 곱셈을 효율적으로 계산하는 고정된 data flow 가속기를 제안합니다. <Fig 7(b)>는 한 DRAM die에 전체적인 Newton 구조를 설명하고 있습니다. 각 bank는 16 multiplier, reduction tree에 있는 16 adders, 16-bit accumulator registor를 포함합니다.
추가설명
(1) Charge Injection
- MOSFET의 게이트를 통해 전하가 드레인 또는 소스로 주입될 때 발생함. 원치 않은 신호 변조, 회로의 정밀도와 성능 저하, 노이즈 및 다른 아날로그 아티팩트의 생성 등의 문제를 만듦
