컴퓨터구조 공부4

Computer Architecture

우리가 항상 사용하는 컴퓨터는 정말 복잡한 시스템으로 구성되어 있다.

---

Pipeline

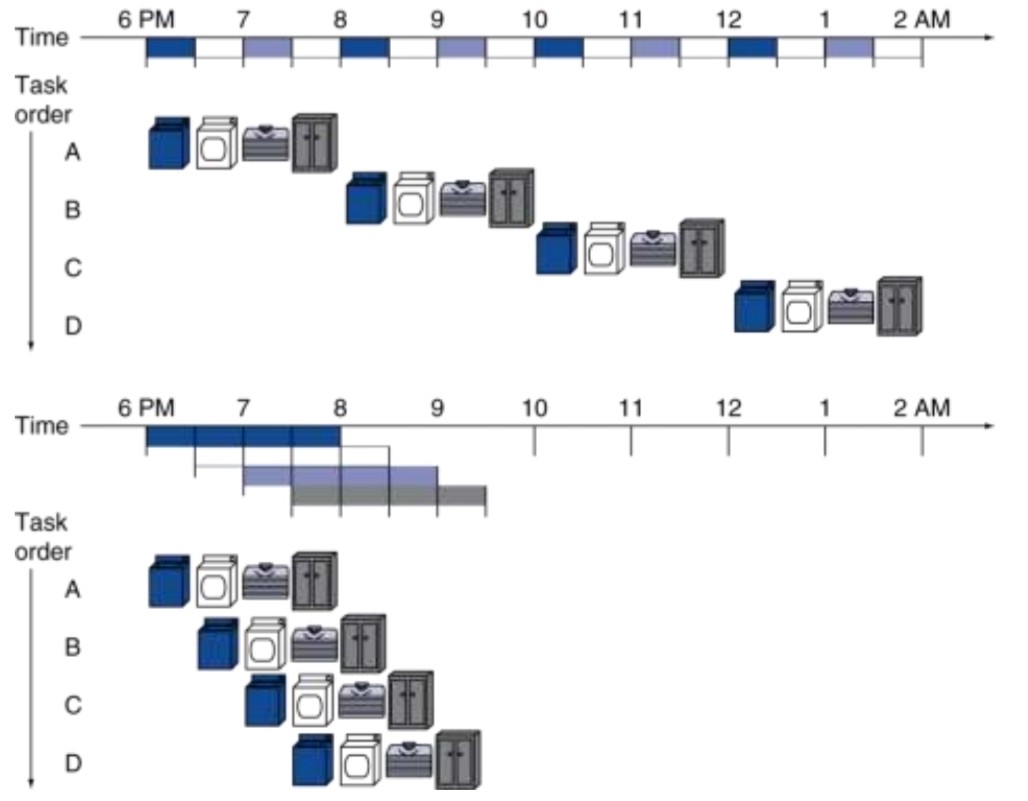

한 test를 끝내고 다른 test를 진행하기에는 시간 소모가 매우 크다.

위 처럼 task를 여러 stage로 나누어서 stage마다 task를 진행하면 더 효율적인 결과를 낳을 수 있다.

RISC-V에서는 5 stage로 나눈다.

• IF: Instruction fetch from memory
• ID: Instruction decode & register read
• EX: Execute operation or calculate address
• MEM: Access memory operand
• WB: write result back to register

Pipeline을 사용하면 훨씬 빠른 속도로 연속된 instruction을 수행할 수 있다.

$\mbox{Time between instructions}_{\mbox{(pipelined)}}=\frac{\mbox{Time between instructions}}{\mbox{Number of stages}}$

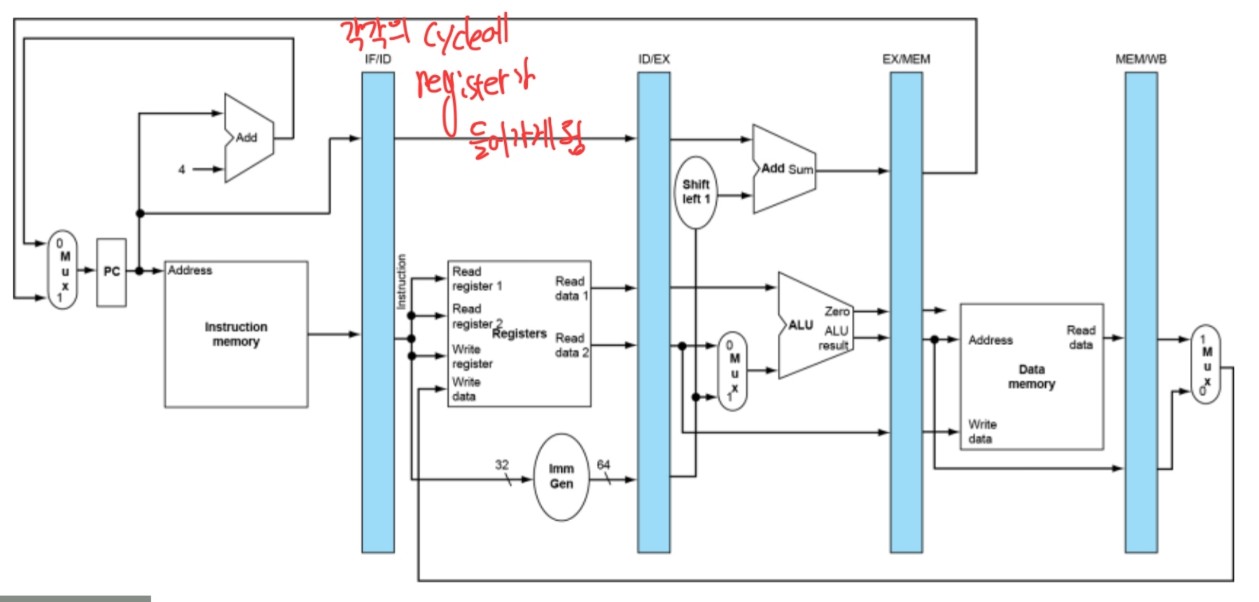

stage마다 register를 두어서 pipeline이 될 수 있게 설계한다.

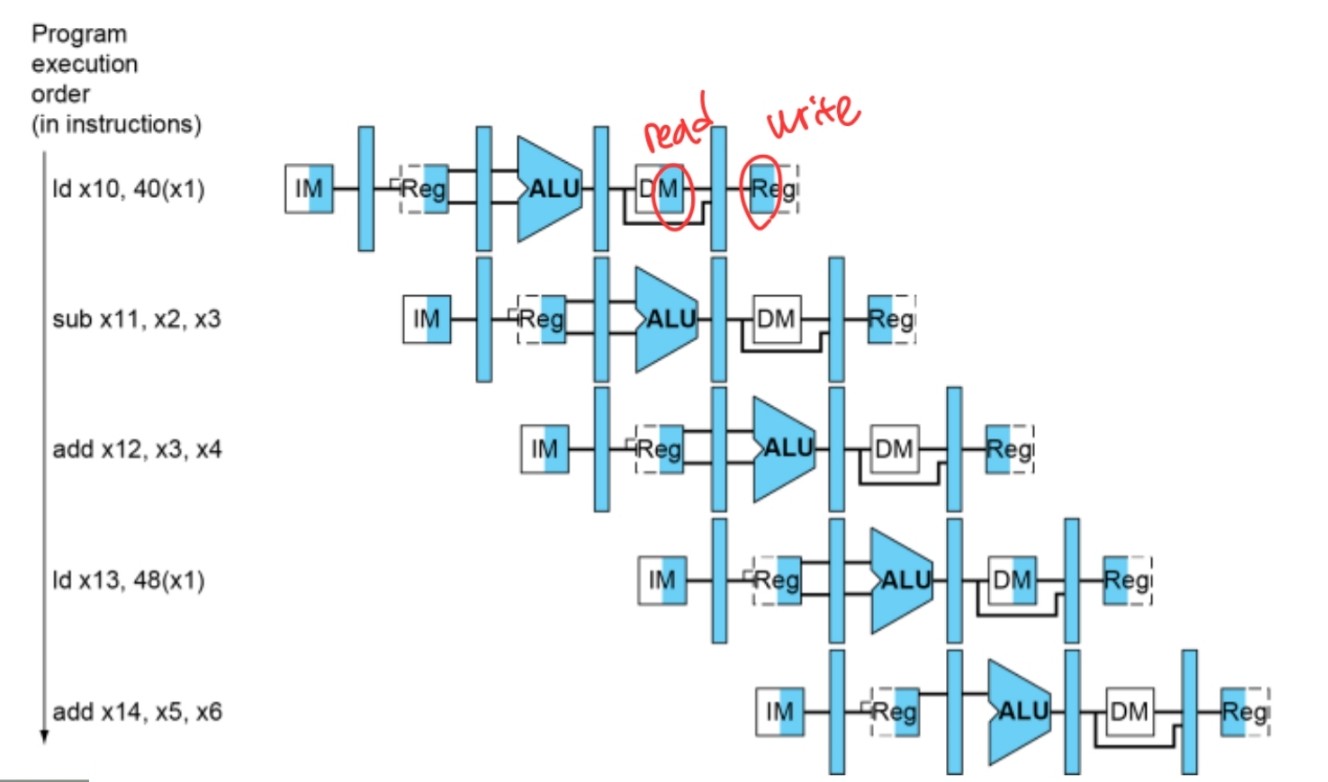

Pipeline하게 되면 위 그림처럼 stage별로 수행하게 된다.

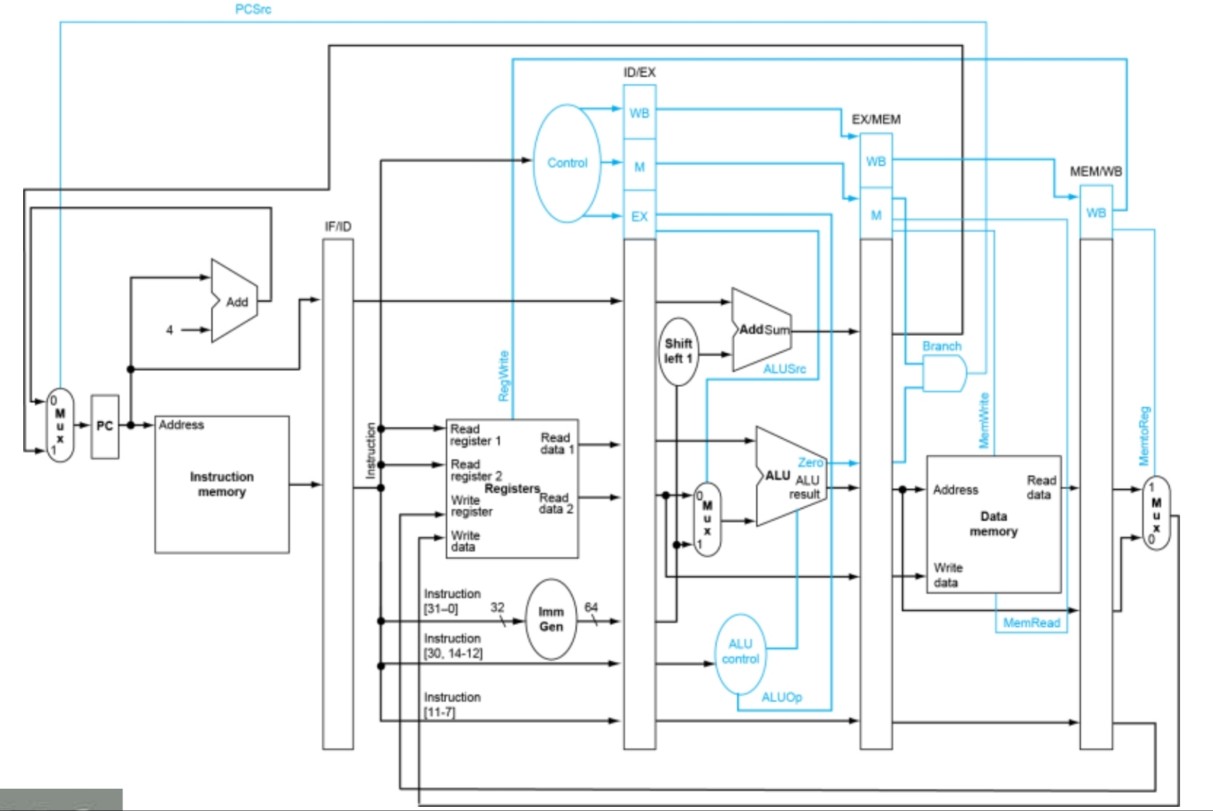

Control Signal까지 추가된 모습은 위와 같다.

하지만 Pipeline을 적용시 해결해야할 문제가 있다.

바로 Hazard다.
