컴퓨터구조 공부3
Computer Architecture
우리가 항상 사용하는 컴퓨터는 정말 복잡한 시스템으로 구성되어 있다.

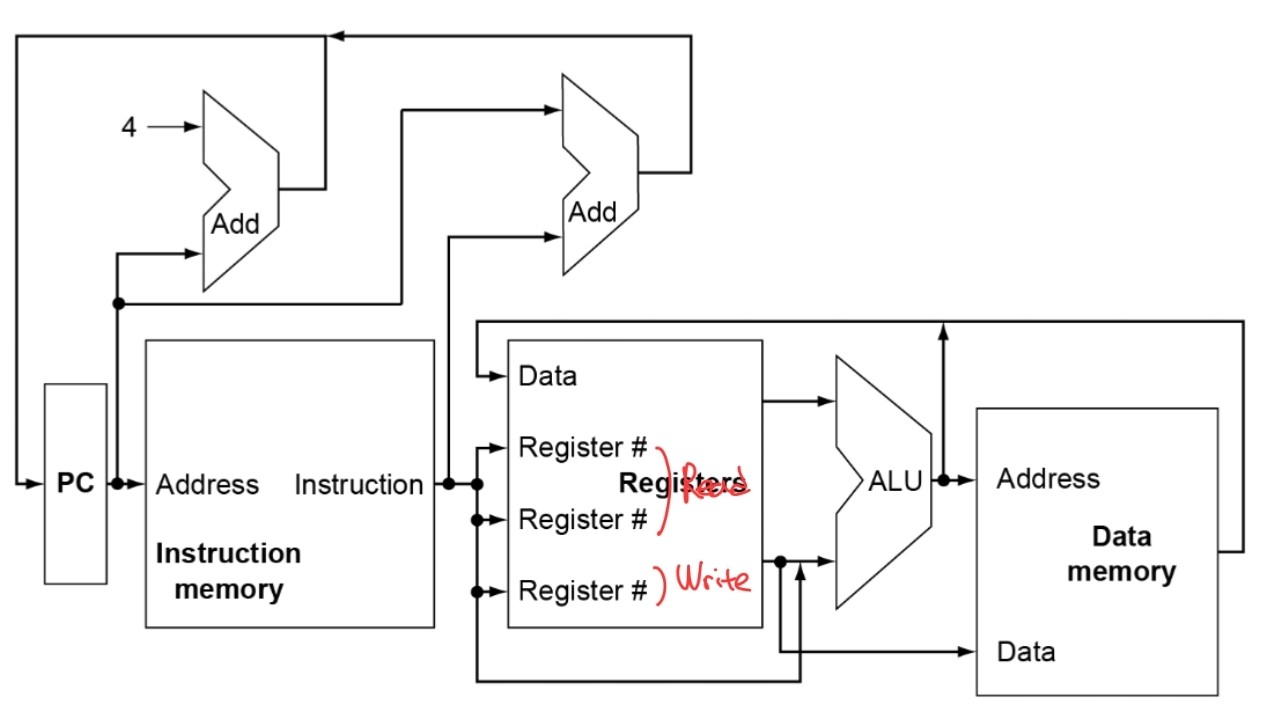

Data Path
ISA에서는 RISC와 CISC가 있다. RISC는 instruction 종류가 CISC보다 적다. Simplified Version이자, 현실적인 Pipelined이 가능한 버전이다.
Register은 data를 회로 안에서 저장하는 기능을 한다. 우리가 아는 D-FF도 register의 한 종류이다.
PC는 Program Counter의 약자로 instruction memory가 수행할 곳을 가리킨다. 해당 instruction이 수행되면, PC <- PC + 4가 된다.
C코드를 짤 때, if문과 case문을 많이 쓰는 것을 보았다. if문과 case문 처럼 특정 조건 만족시 해당하는 instruction을 불러와야 하는데, 이 때 PC는 PC + 4로 변경하는 것이 아닌 해당 조건에 맞는 PC의 값으로 변경되어야 한다.

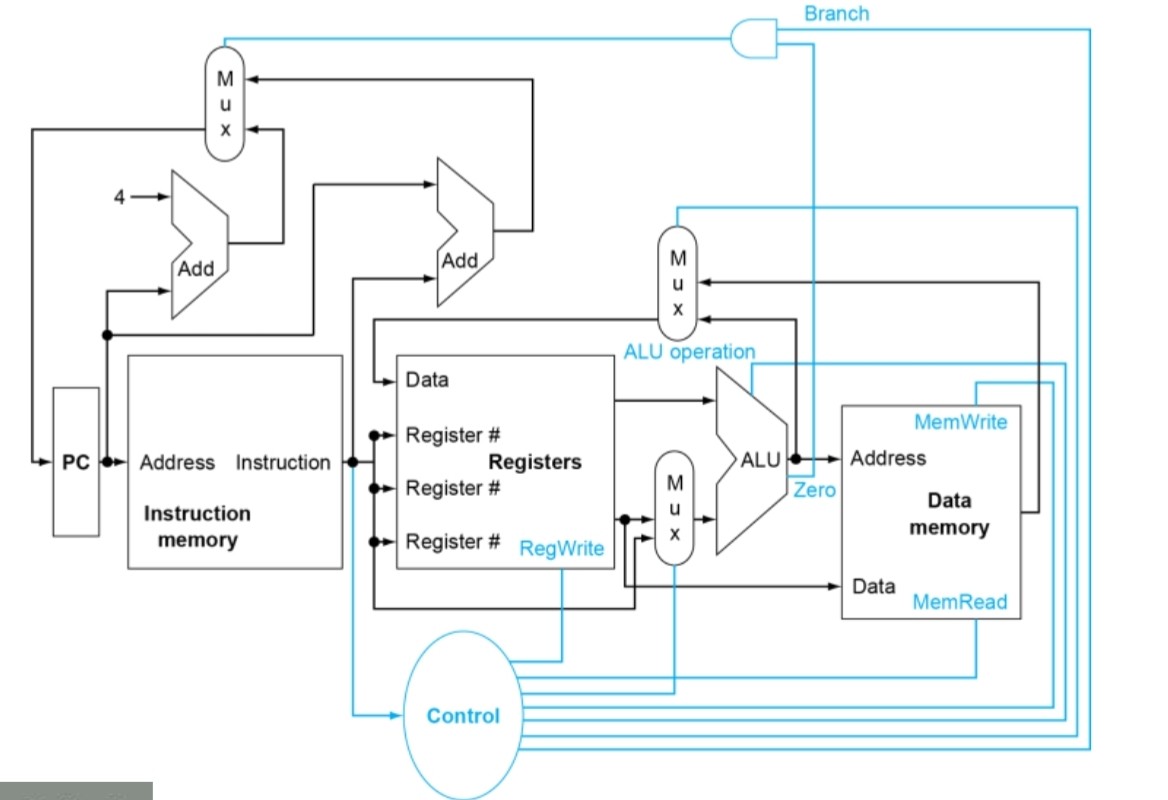

이에 Control Signal을 따로 준다.
RISC-V는 여러가지 type들이 있다. s-type, i-type 등 어떤 instruction을 사용하느냐에 따라 구조가 달라진다.
R-Format
- Read two register operands
- Perform arithmetic/logical operation
- Write register result
Load/Store Instruction
- Read register operands
- Calculate address using 12-bit offset
- Use ALU, but sign-extend offset
- Load: Read memory and update register
- Store: Write register value to memory
메모리를 읽고 register에 저장하는 load instruction.
Branch Instruction
- Read register operands
- Compare operands
- Use ALU, subtract and check Zero output
- Calculate target address
- Sign-extend displacement
- Shift left 1 place (halfword displacement)
- Add to PC value
Target address = PC + immediate * 2

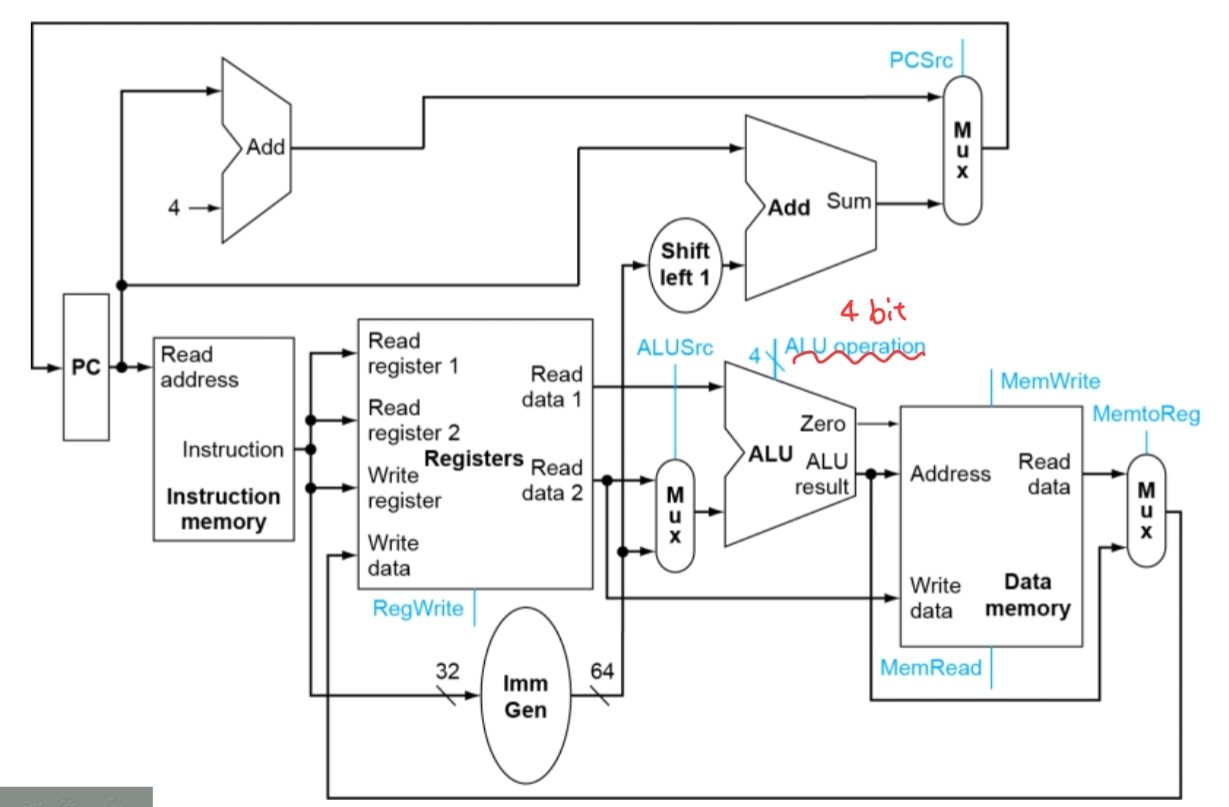

중간에 ALU가 있어 어떤 instruction이냐에 따라 Data memory에 있는 Address가 달라진다.
| ALU Control | Function |
|---|---|
| 0000 | AND |
| 0001 | OR |
| 0010 | add |
| 0110 | subtract |
opcode에서 2-bit ALUOp를 추출하여 ALU control을 만들 수 있다.
| opcode | ALUOp | Operation | Opcode field | ALU function | ALU control |
|---|---|---|---|---|---|
| ld | 00 | load register | XXXXXX | add | 0010 |
| sd | 00 | store register | XXXXXX | add | 0010 |
| beq | 01 | branch on equal | XXXXXX | subtract | 0110 |
| R-type | 10 | add | 100000 | add | 0010 |
| subtract | 100010 | subtract | 0110 | ||
| AND | 100100 | AND | 0000 | ||
| OR | 100101 | OR | 0001 |

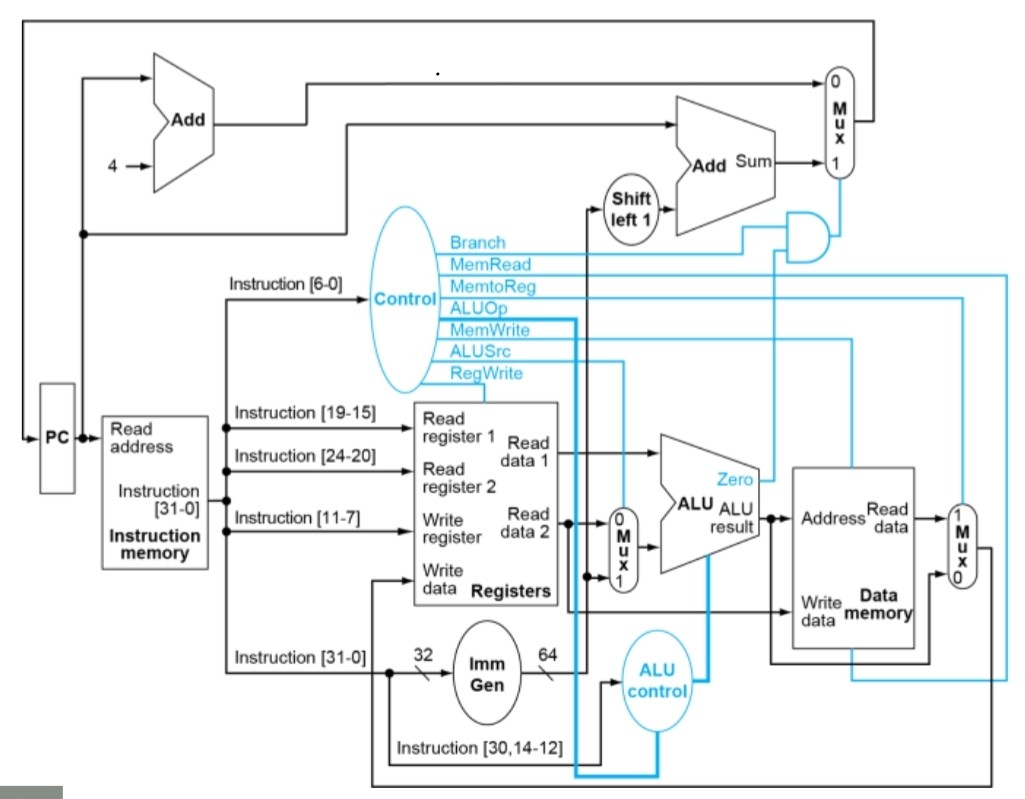

Instruction이 어떠냐에 따라 control이 달라지면서 해당되는 ALU가 작용한다.
Performance Issues
- Longest delay determines clock period
- Critical path: load instruction
- instruction memory -> register file -> ALU -> data memory -> register file
- Not feasible to vary period for different instructions
한 instruction이 완료될 때까지 다음 instruction을 수행못한다는 치명적인 문제가 발생한다. 이에 pipeline을 두어 성능을 올린다.
